德爾電子作為國內眾多頭部充電樁企業如:萬幫星星充電、盛弘電氣、能可瑞、驛普樂氏、鴻嘉利等的主力供應商。隨著充電樁產品的充電效率越來越高,在安全保護方面也就對充電樁熔斷器的要求越來越高。德爾電子充分展現超強的研發實力,不斷滿足充電樁廠家對于充電樁熔斷器溫升、分?jǐn)嗄芰?、認證及成本上的要求。通過十多年積累的充電樁熔斷器選型經驗,為更多的充電樁廠家提供最符合要求、最可靠、最高性價比的充電樁熔斷器。

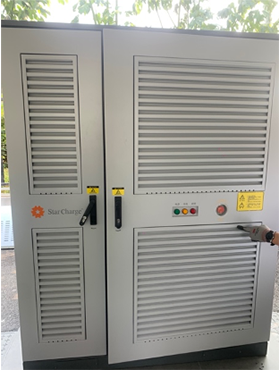

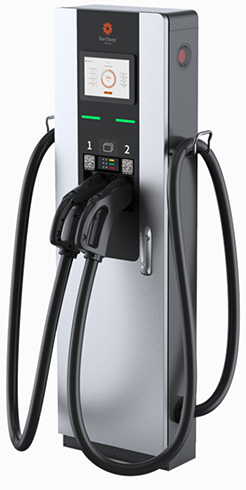

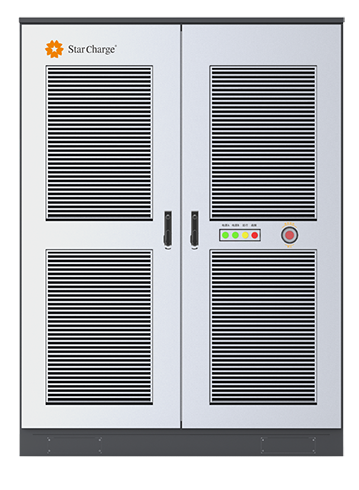

本文中德爾電子通過萬幫星星充電180kW直流分體式充電樁搭配360kW整流柜產品在充電樁熔斷器上的選型經驗,為大家進行一個應用案例分享。

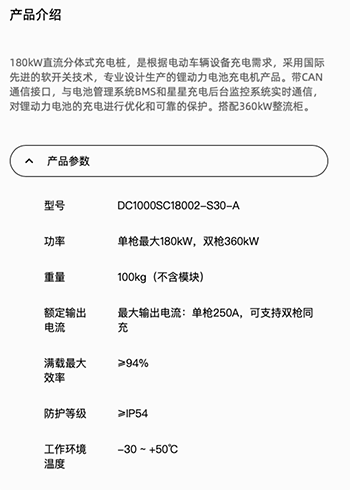

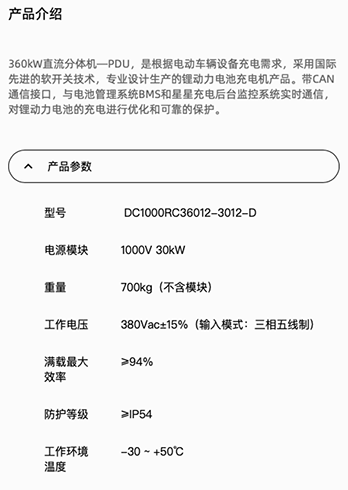

資料來源:萬幫星星充電官網
選型要點:
1、首先通過充電樁及充電樁模塊的額定工作電壓確認熔斷器的工作電壓,熔斷器的工作電壓需大于等于充電樁及充電樁模塊。萬幫星星360kW整流柜電源模塊電壓為1000V,根據此參數確定客戶所需應是1000VDC充電樁熔斷器。
2、萬幫星星180kW直流分體式充電樁的最大輸出電流為250A,熔斷器的額定電流需根據充電樁最大額定輸出電流,綜合考慮熱連接、環境溫度、風冷、海拔等因素修正后,以充電樁最大額定輸出電流的1.5倍——即375A來確定熔斷器的額定電流。
因熔斷器的300A以上電流分布大多為300/315/350/400,所以德爾電子從熔斷器使用壽命角度及多次客戶實驗驗證后,推薦400A熔斷器。
綜上,此款充電樁所需熔斷器參數指標為1000VDC 400A。再根據萬幫星星充電的充電樁對于熔斷器的TUV認證、熔斷器分?jǐn)嗄芰Α惭b方式及最重要的成本等要求,德爾電子推薦MEV-J-D20-400 1000VDC 400A 歐方體螺栓式安裝熔斷器。
另外,充電樁熔斷器的保護類別為aR部分保護,只有在短路電流出現時才會動作。德爾電子MEV-J-D20-400熔斷器保護類別為aR,符合充電樁設計應用需求,與繼電器搭配使用,對充電樁進行有害電流的全面保護。
德爾電子MEV-J-D20-400 產品參數 | |||
額定電壓 | 1000VDC | 分?jǐn)嗄芰?/span> | 50kA(時間常數≤10ms) |
額定電流 | 400A | TUV認證號 | No:B 113737 0001 |
保護類別 | aR | 安裝方式 | M10螺栓,推薦扭矩(21±1)N·m |
結構、性能符合:GB13539、IEC60269、UL248、歐盟和中國RoHS指令及QC/T413、ISO8820、JASOD622的要求。 |
